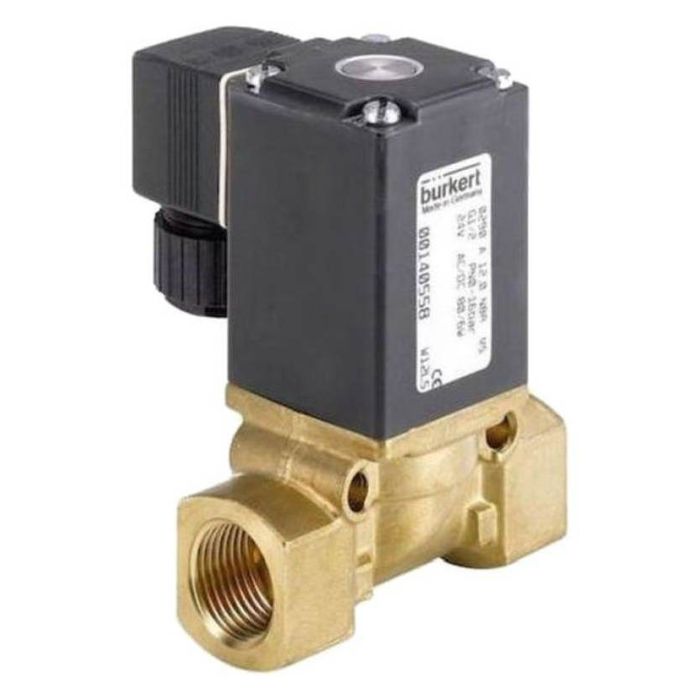

Magnetventil 290A12 G1/2 230/50 044373

Magnetventil / Hubankerventil 1/2", 2/2 Wege direktwirkend Typ: 0290 - 44737

2/2-Wege-Magnetventil; servogesteuert
- Servogesteuertes Membranventil bis Nennweite DN 50
- Festgekoppelte Membran öffnet ohne Differenzdruck
- Vibrationsfestes, blockverschraubtes Spulensystem
- Schließgedämpft und leise
- Energiesparende Leistungsabsenkung bei allen DC Ausführungen

230 Volt, 10 Watt,2/2-Wege,Leitungsanschluss Muffe G 1/2", Nennweite 25 mm, Gehäuse: Messing, Stromlos geschlossen, Durchflussmedien: neutrale Medien wie Druckluft oder Wasser

Name	Wert	Einheit
Typ	0290
Operation	zwangsgesteuert
Antriebsart	Hubanker
Hauptventil Funktionsprinzip	Membranventil
Schaltfunktion	on/off
Medientrennung	Nein
Ventilfunktion	A - in Ruhestellung Druckanschluss 1 (P/NC) geschlossen
Fluidischer Leitungsanschluss Anzahl	2
Ventilfunktion Anzahl-Schaltstellungen	2
Ventilfunktion Handbetätigung	Nein
Anströmung	über Sitz
Nenndruck min	0	bar
Nenndruck max (Flüssigkeit)	16	bar
Hauptventil Nennweite 1 (P) (mm)	12	mm
Kv Wert (Wasser)	1.8	m3/h
QNn Wert (Gas)	1900	l/min
Hauptventil Werkstoff mediumsberührend	Messing
Leitungsanschluss 1 Typ	Innengewinde
Leitungsanschluss 1 Gewindeart	G
Leitungsanschluss 1 Gewindebezeichnung	1/2
Leitungsanschluss 2 Typ	Innengewinde
Leitungsanschluss 2 Gewindeart	G
Leitungsanschluss 2 Gewindebezeichnung	1/2
Mediumsberührtes Teil Kern Werkstoff	Edelstahl
Mediumsberührtes Teil Stopfen Werkstoff	Edelstahl
Sitzdichtung Werkstoff	NBR (Nitrilkautschuk)
Abdichtung nach außen Werkstoff	NBR (Nitrilkautschuk)
Temperatur Umgebung max	55	°C
Temperatur Medium min	-10	°C
Temperatur Medium max	80	°C
Spannung / Nennspannung	230	V
Spannung / Nennspannung	230	V
Spannungstoleranz negativ	10	%
Spannungstoleranz positiv	10	%
Spannung Frequenz	50	Hz
Wechselspannung	Ja
Gleichspannung	Nein
Batteriespannung	Nein
Nennleistung	10	W
Einschaltleistung AC	100	V·A
Bemessungsleistung AC	25	V·A
Elektrischer Anschluss Art	Steckerbild Form A nach DIN EN 175301-803
Elektrischer Anschluss Anzahl Kontakte	2 + Schutzleiter
Gerätesteckdose im Lieferumfang	beigelegt
Gerätesteckdose Art. Nr. - Typ	00008376 - 2508
Elektrischer Anschluss Position	in Durchflussrichtung links
Schutzart (IP max. bei geeignetem Anschluss)	65
Spule Art	blockverschraubt
Spule Werkstoff (Umhüllung)	EP (Epoxidharz)
Spulengröße	40	mm
Spule Beschaltung Überspannungsschutz	ohne
Spule Beschaltung Gleichrichter	Nein
Spule Beschaltung Freilaufdiode	Nein
Thermische Isolationsklasse des Antriebs	H
Nennbetriebsart/Einschaltdauer	100	%
Schaltzeit öffnen min	100	ms
Schaltzeit öffnen max.	250	ms
Schaltzeit schließen min	700	ms
Schaltzeit schließen max.	2000	ms
Ventileinstellung Öffnungszeit	Nein
Ventileinstellung Schließzeit	Nein
Rückdrucksichere Ausführung	Nein
Vakuumausführung	Ja
Analyseausführung	Nein
Ölbrennerventil	Nein
Dampfausführung	Nein
Vorsteuerung Dichtung Werkstoff	NBR (Nitrilkautschuk)
Geräuscharme Ausführung	Nein
Hauptventil mit integriertem Sieb	Nein
Einbaulänge	74.5	mm
ohne Befestigung	Ja
Ventilaufbau	Ventil komplett
Gewicht	0,688000	kg
